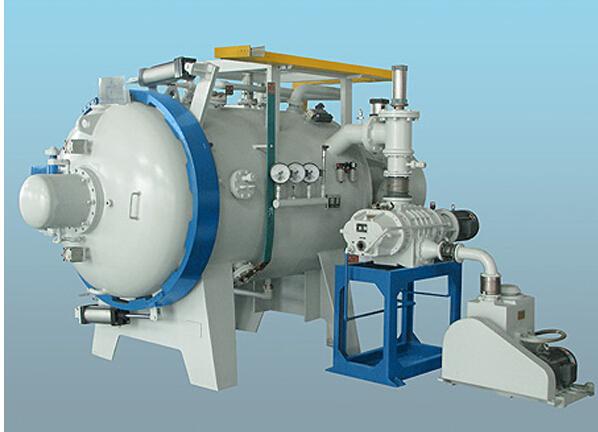

真空钎焊炉是热处理的bai大型设备，能够进行真空钎du焊、真空退火、真空时效等多种加zhi工。可编多个不dao同程序，能控制和编入上百个热处理曲线点，分上、下、左右、前后六区控温，有多点和单点温度记录仪以及过温保护装置，炉温均匀性可控制在恒定温度范围以内，另配有高纯氮高流量强冷装置。该设备具有装炉量大、效率高，对复杂零件和有特殊要求的零件无需作补充工艺处理产品。

用途：主要用于铝合金热交换器等铝制品真空钎焊,不锈钢、钛合金、硬质合金、高温合金、有色金属的钎焊及高速钢、工模具钢、轴承钢、不锈钢等材料的真空回火,以及有色金属的时效和退火处理以及不锈钢换热器、机油冷却器、不锈钢保温杯的真空钎焊。

特点：

1.采用分区式加热器布置,使加热区内温度均匀性一致。

2.真空氛围中钎焊的,可保持工件的清洁和光亮。

构成:

设备真空系统主要由真空室、泵系统和各控制阀及热交换器组成。其中泵系统由机械泵、维持泵、罗茨泵、扩散泵等构成。阀门包括前级阀（碟阀）、旁路阀（碟阀）、维持泵阀（碟阀）和高阀（板阀）组成，各阀门均为气动阀，由PLC控制气动阀进行控制。

加热室主要由不锈钢加热室壳体、不锈钢反射屏、加热器、陶瓷绝缘件、水冷电极、炉床等组成。

原理

真空系统工作时，首一先启动机械泵、维持泵和扩散泵（加热），同时打开前级阀和维持泵阀，对扩散泵内进行抽真空。当真空度达到系统某一设定值时，罗茨泵启动，同时旁路阀打开，前级阀关闭，此时对真空室进行抽低真空当扩散泵加热至规定温度并且真空度高于规定值时，高阀打开，
